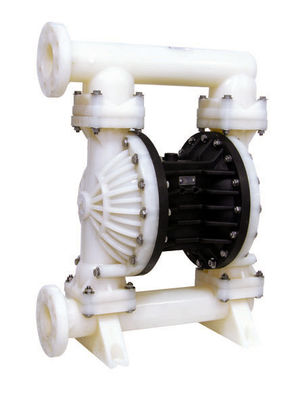

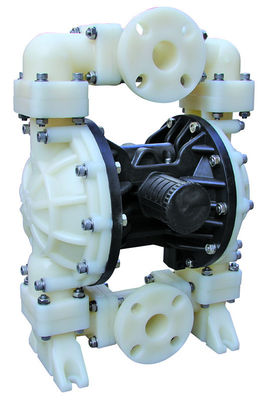

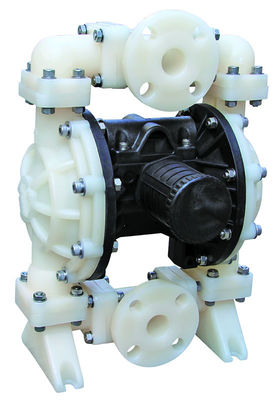

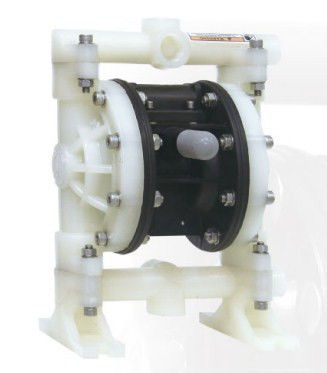

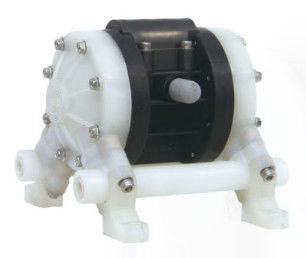

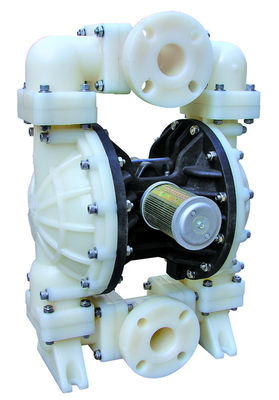

Pompe à diaphragme en caoutchouc pneumatique, double pompe à diaphragme aucune fuite

AVANTAGES DE LA POMPE D'AODD

• Aucun joint, aucune fuite
• Amorçage d'individu, aucun besoin de soupape d'aspiration.
• Écoulement variable avec la même pompe.
• Peut être submergent.
• Moins d'actions de la pièce de rechange à être maintiennent.
• Aucune personne de compétence n'est pompe nécessaire d'opération et de réparation.
• Poids léger, en service pratique.
• Aucune rotation aucun usage et de larme entretien par conséquent bas.
• La pompe peut courir sec.
• Arrêtez automatique sur la fermeture de la soupape de décharge.
• Peut manipuler des particules de solide de taille de 2 à 10 millimètres.
• Peut également être employé jusqu'à l'exactitude 3 5 %.
• Aucun moteur, aucun feu.
• Dans la pompe très simple et souple courte.

Au sujet des pompes d'AOD

Des pompes pneumatiques de (AOD) de diaphragme ont été conçues pour résoudre les nombreux problèmes qui le visage des ouvriers chargés des pompes sur un site du travail. Si vous avez limité l'espace, déplacez des fluides avec les solides ou les compositions mélangés, ou exigez un système de pompe sûr d'amorçage pour votre travail, nos pompes d'AOD fournissent une solution portative pour obtenir le travail réalisé.

Fonctionnant par une chambre liquide de double-diaphragme, le déplacement positif crée un vide d'air, lançant l'amorçage rapide avec l'effort minimal. Une fois qu'amorcées, les pompes à diaphragme pneumatiques sont capables de passer les solides de jusqu'à 1 pouces de ¼ (jusqu'à 90% composition solide) et les fluides fortement visqueux avec des estimations dépassant 25.000 cPs. La manipulation liquide, la portabilité et la longévité des pompes d'AOD leur font une pompe souple pour n'importe quelle demande d'emploi.

1. Aucun moteur électrique - non étincelant.
2. Aucun joints mécaniques ou emballage de glande.
3. Les pompes peuvent courir sec indéfiniment sans dommages.
4. Coffre-fort pour l'usage dans environnements dangereux/explosifs.
5. Écoulement variable - réglez simplement l'air d'admission pour ajuster l'écoulement de pompe de zéro sur le maximum.
6. Si la décharge est obstruée ou les arrêts fermés de pompe immédiatement ; aucune puissance consommée, aucun usage.
En ouvrant la décharge, l'écoulement commence automatiquement.
7. Auto-amorçant d'un début sec jusqu'à 6 mètres sans soupape d'aspiration.
8. Pression jusqu'à 100 livres par pouce carré (barre 7).
9. Operates a submergé ou avec l'aspiration inondée.
10. Les pièces en rotation pas à tolérances serrées, coulissantes ou ainsi peuvent manipuler un large éventail de fluides avec le contenu solide élevé.
11. Action de non-cisaillement douce.
12. Assemblée et démontage rapides avec des bandes de bride de fente.
13. Les pompes sont légères et portatives

POLYPROPYLÈNE » de BSP de 1/2 (15mm)/PVDF

Disponible : SOLIDES SOLUBLES 316, AL

Débit maximum : 23Lpm (6gpm)
Taille de port : Admission : 12.70mm (1/2 » BSP)
Décharge : 12.70mm (1/2 » BSP)
Entrée d'air : 6.35mm (1/4" BSP)
Échappement d'air : 12.70mm (1/2 » BSP)
Ascenseur d'aspiration : Sec : 1.45m (4,75')
Humide : 2.83m (9,28')
Téflon : Sec : 0.50m (1,64 ')
Humide : 0.90m (2,95')
Dimension particulaire maximum (diamètre) : 2mm (0 .078")

1" POLYPROPYLÈNE de BSP (25mm)/PVDF

Disponible : SOLIDES SOLUBLES 316, AL

Débit maximum : 135Lpm (34gpm)
Taille de port : Admission : 25.40mm (1" BSP)
Décharge : 25.40mm (1" BSP)
Entrée d'air : 9.53mm (3/8" BSP)
Échappement d'air : 12.70mm (1/2 » BSP)
Ascenseur d'aspiration : Sec : 3.05m (10')
Humide : 4.89m (16')
Téflon : Sec : 2.14m (7')
Humide : 3.98m (13')
Dimension particulaire maximum (diamètre) : 3.17mm (0,125")

POLYPROPYLÈNE » de BSP de 1 1/2 (40mm)/PVDF

Disponible : SOLIDES SOLUBLES 316, AL, CI

Débit maximum : 270Lpm (72gpm)
Taille de port : Admission : 38.10mm (11/2 » BSP)
Décharge : 38.10mm (11/2 » BSP)
Entrée d'air : 9.64mm (3/8" BSP)
Échappement d'air : 12.70mm (1/2 » BSP)
Ascenseur d'aspiration : Sec : 4.57m (15')
Humide : 7.62m (25')
Téflon : Sec : 3.05m (10')
Humide : 6.09m (20')
Dimension particulaire maximum (diamètre) : 4.76mm (0,188")

2" POLYPROPYLÈNE de BSP (50mm)/PVDF

Disponible : SOLIDES SOLUBLES 316, AL, CI

Débit maximum : 586Lpm (155gpm)
Taille de port : Admission : 50.80mm (2" BSP)
Décharge : 50.80mm (2" BSP)
Entrée d'air : 12.70mm (1/2 » BSP)
Échappement d'air : 19.05mm (3/4" BSP)
Ascenseur d'aspiration : Sec : 4.57m (15')
Humide : 7.62m (25')
Téflon : Sec : 3.05m (10')
Humide : 6.09m (20')
Dimension particulaire maximum (diamètre) : 6.35mm (0,250")

3" POLYPROPYLÈNE de BSP (80mm)/PVDF

Disponible : SOLIDES SOLUBLES 316, AL, CI

Débit maximum : 900Lpm (238gpm)
Taille de port : Admission : 76.20mm (3" BSP)
Décharge : 76.20mm (3" BSP)
Entrée d'air : 12.70mm (1/2 » BSP)
Échappement d'air : 19.05mm (3/4" BSP)
Ascenseur d'aspiration : Sec : 6.09m (20')
Humide : 7.62m (25')
Téflon : Sec : 3.05m (10')
Humide : 6.09m (20')
Dimension particulaire maximum (diamètre) : 19.10mm (0,750")

ACIER INOXYDABLE 316 » de BSP de 1/2 (15mm)

Disponible : PP, PVDF, AL, CI

Débit maximum : 23Lpm (6gpm)
Taille de port : Admission : 12.70mm (1/2 » BSP)
Décharge : 12.70mm (1/2 » BSP)
Entrée d'air : 6.35mm (1/4" BSP)
Échappement d'air : 12.70mm (1/2 » BSP)
Ascenseur d'aspiration : Sec : 1.45m (4,75')
Humide : 2.83m (9,28')
Téflon : Sec : 0.50m (1,64 ')
Humide : 0.90m (2,95')
Dimension particulaire maximum (diamètre) : 2mm (0 .078")

1" ACIER INOXYDABLE 316 de BSP (25mm)

Disponible : PP, PVDF, AL, CI

Débit maximum : 135Lpm (34gpm)
Taille de port : Admission : 25.40mm (1" BSP)
Décharge : 25.40mm (1" BSP)
Entrée d'air : 9.53mm (3/8" BSP)
Échappement d'air : 12.70mm (1/2 » BSP)
Ascenseur d'aspiration : Sec : 3.05m (10')
Humide : 4.89m (16')
Téflon : Sec : 2.14m (7')
Humide : 3.98m (13')
Dimension particulaire maximum (diamètre) : 3.17mm (0,125")

ACIER INOXYDABLE 316 » de BSP de 1 1/2 (40mm)

Disponible : PP, PVDF, AL, CI

Débit maximum : 270Lpm (72gpm)
Taille de port : Admission : 38.10mm (11/2 » BSP)
Décharge : 38.10mm (11/2 » BSP)
Entrée d'air : 9.64mm (3/8" BSP)
Échappement d'air : 12.70mm (1/2 » BSP)
Ascenseur d'aspiration : Sec : 4.57m (15')
Humide : 7.62m (25')
Téflon : Sec : 3.05m (10')
Humide : 6.09m (20')
Dimension particulaire maximum (diamètre) : 4.76mm (0,188")

2" ACIER INOXYDABLE 316 de BSP (50mm)

Disponible : PP, PVDF, AL, CI

Débit maximum : 586Lpm (155gpm)
Taille de port : Admission : 50.80mm (2" BSP)
Décharge : 50.80mm (2" BSP)
Entrée d'air : 12.70mm (1/2 » BSP)
Échappement d'air : 19.05mm (3/4" BSP)
Ascenseur d'aspiration : Sec : 4.57m (15')
Humide : 7.62m (25')
Téflon : Sec : 3.05m (10')
Humide : 6.09m (20')
Dimension particulaire maximum (diamètre) : 6.35mm (0,250")

3" ACIER INOXYDABLE 316 de BSP (80mm)

Disponible : PP, PVDF, AL, CI

Débit maximum : 900Lpm (238gpm)
Taille de port : Admission : 76.20mm (3" BSP)
Décharge : 76.20mm (3" BSP)
Entrée d'air : 12.70mm (1/2 » BSP)
Échappement d'air : 19.05mm (3/4" BSP)
Ascenseur d'aspiration : Sec : 6.09m (20')
Humide : 7.62m (25')
Téflon : Sec : 3.05m (10')
Humide : 6.09m (20')
Dimension particulaire maximum (diamètre) : 19.10mm (0,750")

ALUMINIUM/FONTE » de BSP de 1/2 (15mm)

Disponible : PP, PVDF, SOLIDES SOLUBLES 316

Débit maximum : 23Lpm (6gpm)
Taille de port : Admission : 12.70mm (1/2 » BSP)
Décharge : 12.70mm (1/2 » BSP)
Entrée d'air : 6.35mm (1/4" BSP)
Échappement d'air : 12.70mm (1/2 » BSP)
Ascenseur d'aspiration : Sec : 1.45m (4,75')
Humide : 2.83m (9,28')
Téflon : Sec : 0.50m (1,64 ')
Humide : 0.90m (2,95')
Dimension particulaire maximum (diamètre) : 2mm (0 .078")

1" ALUMINIUM/FONTE de BSP (25mm)

Disponible : PP, PVDF, SOLIDES SOLUBLES 316

Débit maximum : 135Lpm (34gpm)
Taille de port : Admission : 25.40mm (1" BSP)
Décharge : 25.40mm (1" BSP)
Entrée d'air : 9.53mm (3/8" BSP)
Échappement d'air : 12.70mm (1/2 » BSP)
Ascenseur d'aspiration : Sec : 3.05m (10')
Humide : 4.89m (16')
Téflon : Sec : 2.14m (7')
Humide : 3.98m (13')
Dimension particulaire maximum (diamètre) : 3.17mm (0,125")

ALUMINIUM/FONTE » de BSP de 1 1/2 (40mm)

Disponible : PP, PVDF, SOLIDES SOLUBLES 316

Débit maximum : 270Lpm (72gpm)
Taille de port : Admission : 38.10mm (11/2 » BSP)
Décharge : 38.10mm (11/2 » BSP)
Entrée d'air : 9.64mm (3/8" BSP)
Échappement d'air : 12.70mm (1/2 » BSP)
Ascenseur d'aspiration : Sec : 4.57m (15')
Humide : 7.62m (25')
Téflon : Sec : 3.05m (10')
Humide : 6.09m (20')
Dimension particulaire maximum (diamètre) : 4.76mm (0,188")

2" ALUMINIUM/FONTE de BSP (50mm)

Disponible : PP, PVDF, SOLIDES SOLUBLES 316

Débit maximum : 586Lpm (155gpm)
Taille de port : Admission : 50.80mm (2" BSP)
Décharge : 50.80mm (2" BSP)
Entrée d'air : 12.70mm (1/2 » BSP)
Échappement d'air : 19.05mm (3/4" BSP)
Ascenseur d'aspiration : Sec : 4.57m (15')
Humide : 7.62m (25')
Téflon : Sec : 3.05m (10')
Humide : 6.09m (20')
Dimension particulaire maximum (diamètre) : 6.35mm (0,250")

3" ALUMINIUM/FONTE de BSP (80mm)

Disponible : PP, PVDF, SOLIDES SOLUBLES 316

Débit maximum : 900Lpm (238gpm)
Taille de port : Admission : 76.20mm (3" BSP)
Décharge : 76.20mm (3" BSP)
Entrée d'air : 12.70mm (1/2 » BSP)
Échappement d'air : 19.05mm (3/4" BSP)
Ascenseur d'aspiration : Sec : 6.09m (20')
Humide : 7.62m (25')
Téflon : Sec : 3.05m (10')
Humide : 6.09m (20')
Dimension particulaire maximum (diamètre) : 19.10mm (0,750")

POMPES sanitaires et Bio-Phramaceutical

CARACTÉRISTIQUES
• Construction polie de 316L solides solubles
• Classe 38mm disponibles par 50mm (1,11/2, 2")
• Connexion Tri-clamp®, DIN ou de SMS disponible
• Retenue supérieure de produit
• Options de diaphragme de PTFE (classe de FDA et d'USP VI) EPDM disponibles
• Applications sanitaires et hygiéniques
• Manutention sensible sensible/de cisaillement produits
• Support de pivot disponible
• CIP (nettoyez en place)
• SIROTEZ (la vapeur/stérilisent en place)
• Niveaux de certificat multiple disponibles
• Surfaces de contact avec le μm du Ra 8,0 (32 μ-dans)
DONNÉES DE PERFORMANCE
• Débits maximum 487 LPM (137gpm) (boule de valve)
• L'ascenseur d'aspiration maximum 4.5m (15,7 ') sèchent 7.3m (25,5') a mouillé (la boule de valve)
• Solides maximum de taille 6.35mm (0,25")
Application de Dificult
• Sauces, purées et boissons
• Processus de volaille, de poissons et de viande
• Laiterie
• Nourritures préparées
• Fruits, légumes et condiments
• Bio-pharmaceutique
• Produits pharmaceutiques
• Santé et soin personnel
• Confiserie
• Chromatographie, séparation, purification
• Transfert de produit de grande pureté
• Pompes d'alimentation de filtre-presse
• Appui de processus
• Acides, dissolvants, caustiques et alcool
• Médias abrasifs et solides
• Injections et doser chimiques
• Transfert des eaux usées
