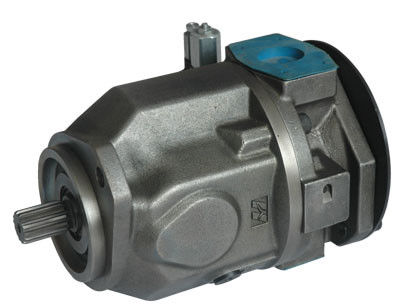

pompe à piston haute pression

Gamme de pression de fonctionnement

Pression au port B

| admission

Pression nominale PN----------------280bar

Pression maximale PMAX-----------------------350bar

Pression absolue au port S

Pression de travail de dégagement (cycle de 10%)---------315bar

Minute d'ABS de P------------------------0.8bar

Applications avec des pressions de fonctionnement intermittentes jusqu'à

ABS de P maximum------------------------30bar

la barre 215 au droit de 10% sont autorisées.

Code de commande

Détail

HA10V

Pompe à débit variable modèle, conception de Swashplate

Pression évaluée 280bar

Pression maximale 350bar

O

Pompe de mode de fonctionnement, circuit

28

Déplacement 18. 28. 45. 71. 100. 140 (ml/r)

DR

Deux points, commandes directes, DRG--- Contrôle de la pression à distance

Contrôle de la pression, pression et contrôle de flux

Pression DFR1 et contrôle de flux, orifice dans le X-canal fermé

Pression. écoulement et contrôle de couple

/

31

Série : 31 séries

R

Direction de la rotation R--- Dans le sens des aiguilles d'une montre

L--- Dans le sens contraire des aiguilles d'une montre

-

P

P-- Perbunan

Joints V-- Viton

S

Dactylographiez l'axe : P--- Parallèle métrique avec la clé

S-- SAE cannelé

K-- Parallèle de SAE avec la clé

U-- SAE cannelé, réduit diamètre.

C

Bride de support : C--- Trou de SAE 2

D--- Trou de SAE 4

A- Trou d'OIN 2

B trou d'OIN 4

62

Forme de port : 11-Back SAE, port pour l'arrière de flage de SAE, fil de réparation métrique

tuyaux de service 12---Les deux côtés SAE, flage de SAE du bord opposé, fil de réparation UNC

61--- SAE, filet de vis d'UNC, arrière de flage de SAE, fil de réparation UNC

62---Les deux côtés SAE, filet de vis d'UNC, flage de SAE du bord opposé, fil de réparation UNC

NOO

À travers-forme : N00- nulle part axe

sans commande traversante

K **--- À travers

avec la commande traversante
