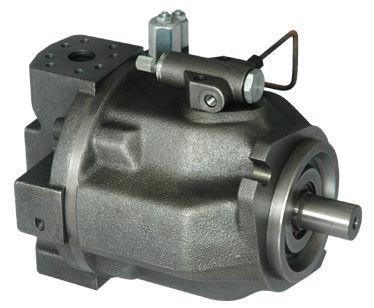

Pompe à piston hydraulique axiale simple de contrôle de couple de pression pour le camion, chargeur
Détails rapides
Pompes à piston hydrauliques
le déplacement est 100cc
Pression, écoulement, contrôle de couple
Type latéral de port, pompe simple
Pompes à piston hydrauliques de contrôle de couple
La pompe axiale, déplacement est 100cc.
Pression, écoulement, contrôle de couple
Rotation dans le sens des aiguilles d'une montre
Joints de Perbunan
Axe cannelé
Fil de pouce d'UNC de trou de SAE 2
Type latéral de port, pompe simple
Description :
|
Code de commande |
Détail |
|
HA10V |
Pompe à débit variable modèle, conception de Swashplate |
Pression évaluée 280bar |
Pression maximale 350bar |
|
|
O |
Pompe de mode de fonctionnement, circuit |
|
|
|
|
28 |
Déplacement 18. 28. 45. 71. 100. 140 (ml/r) |
|
|
|
|
DR |
Deux points, commandes directes, DRG--- Contrôle de la pression à distance |
Contrôle de la pression, pression et contrôle de flux |
Pression DFR1 et contrôle de flux, orifice dans le X-canal fermé |
Pression. écoulement et contrôle de couple |
|
/ |
|
|
|
|
|
31 |
Série : 31 séries |
|
|
|
|
R |
Direction de la rotation R--- Dans le sens des aiguilles d'une montre |
L--- Dans le sens contraire des aiguilles d'une montre |
|
|
|
- |
|
|
|
|
|
P |
P-- Perbunan |
Joints V-- Viton |
|
|
|
S |
Dactylographiez l'axe : P--- Parallèle métrique avec la clé |
S-- SAE cannelé |
K-- Parallèle de SAE avec la clé |
U-- SAE cannelé, réduit diamètre. |
|
C |
Bride de support : C--- Trou de SAE 2 |
D--- Trou de SAE 4 |
A- Trou d'OIN 2 |
B trou d'OIN 4 |
|
62 |
Forme de port : 11-Back SAE, port pour l'arrière de flage de SAE, fil de réparation métrique |
tuyaux de service 12---Les deux côtés SAE, flage de SAE du bord opposé, fil de réparation UNC |
61--- SAE, filet de vis d'UNC, arrière de flage de SAE, fil de réparation UNC |
62---Les deux côtés SAE, filet de vis d'UNC, flage de SAE du bord opposé, fil de réparation UNC |
|
NOO |
À travers-forme : N00- nulle part axe |
sans commande traversante |
K **--- À travers |
avec la commande traversante
|
Applications :
Circuit hydraulique, machinant la machine, camion de pompe concrète, circuit hydraulique de bateaux. Excavatrice, chargeur
Avantage :
Bonne qualité, prix concurrentiel et livraison rapide.
À faible bruit, SmallVolume
Caractéristiques :
Pression permise maximum de fluide de fuite (à port L, L1) : Barre Maximum0.5 plus haut que
La pression d'admission au port S, mais pas plus haut à la pression absolue de la barre que 2.
|
Caractéristiques
|
|
|
|
16/18
|
28
|
45
|
71
|
100
|
140
|
|
Déplacement
|
|
Vgmaximum
|
cm3
|
18
|
28
|
45
|
71
|
100
|
140
|
|
Vitesse maximum
|
|
nmaximum
|
T/MN
|
3300
|
3000
|
2600
|
2200
|
2000
|
1800
|
|
Écoulement maximal
|
dans nmaximum
|
qv
|
L/min
|
59,4
|
84
|
117
|
156
|
200
|
252
|
|
en 1500 r/min
|
27
|
42
|
68
|
107
|
150
|
210
|
|
Puissance maximale (Δp=280bar)
|
dans nmaximum
|
Pmaximum
|
Kilowatt
|
27,7
|
39
|
55
|
73
|
93
|
118
|
|
en 1500 r/min
|
12,6
|
20
|
32
|
50
|
70
|
98
|
|
Couple maximal (Δp=280bar)
|
dans Vgmaximum
|
Tmax
|
Nanomètre
|
80,1
|
125
|
200
|
316
|
445
|
623
|
|
Poids
|
|
m
|
Kilogramme
|
12
|
15
|
21
|
33
|
45
|
60
|
Paramètre
|
Gamme de pression de fonctionnement
|
Pression au port B
|
|
| admission
|
Pression nominale PN----------------280bar
|
|
|
Pression maximale PMAX-----------------------350bar
|
|
Pression absolue au port S
|
Pression de travail de dégagement (cycle de 10%)---------315bar
|
|
Minute d'ABS de P------------------------0.8bar
|
Applications avec des pressions de fonctionnement intermittentes jusqu'à
|
|
ABS de P maximum------------------------30bar
|
la barre 215 au droit de 10% sont autorisées.
|
Pression de drain de cas
Pression permise maximum de fluide de fuite (à port L, L1) : Barre Maximum0.5 plus haut que
La pression d'admission au port S, mais pas plus haut à la pression absolue de la barre que 2.
