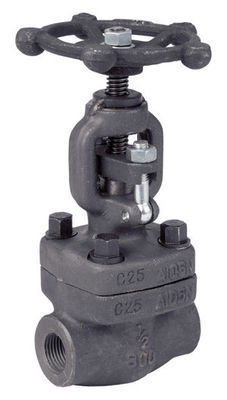

OS d'ASME B16.34, Y a forgé la soupape à vanne en acier CL150 CL300 CL600

OS d'ASME B16.34, Y a forgé la soupape à vanne en acier CL150 CL300 CL600

Détails rapides

Standard ou non standard : Standard

Type d'extrémité de connexion : Extrémité boulonnée de Prise-Soudure de capot, embout fileté, extrémité de bride, Prise-Soudure et embout fileté (à l'ordre)

Structure : Porte

Pression : Pression moyenne

Puissance : Manuel ou actionné

Type : Forgé

La température des médias : La température normale

Médias : Pétrole, gaz, l'eau, vapeur, acides

Opération : Volant de commande

Szie : 1/2 " ~2"

Pression : 150LB~1500LB (DN15-50)

Matériel : A105, LF2, F11, F22, F304, F316, F51, Monel, etc.

Paquet : emballage en bois de cas ou au besoin

Description

Robinets d'arrêt sphériques forgés api 602 :

Des robinets d'arrêt sphériques sont principalement installés pour moduler ou ? réglez le volume de l'écoulement. Un robinet d'arrêt sphérique n'est pas recommandé quand a ? le flux continu du fluide est dû exigé à la baisse à haute pression inhérente à ? la conception des valves elle-même. Ce type de valve devrait toujours être installé sur ? assurez-vous que la prise d'écoulement entre par la base du siège de valve. ? la valve a une flèche emboutie sur le corps pour indiquer la direction préférée dessus ? écoulement. Des robinets d'arrêt sphériques peuvent être utilisés avec des fluides contenant des particules en suspension.

Les caractéristiques du robinet d'arrêt sphérique :

Capot boulonné, vis extérieure et joug, tiges en hausse, surfaces d'allocation des places métalliques

Conception de tige :

La tige est de desig forgé intégral. Le diamètre minimum de la tige par condition standard.

Système de emballage à ressort de Bellville Impacking :

Si étant demandé par le client, le système effectuant d'emballage à ressort de Belleville peut être adopté pour augmenter la longévité et la fiabilité du joint d'étanchéité.

Conception arrière d'allocation des places :

Tout notre robinet d'arrêt sphérique ont la conception arrière d'allocation des places. Dans la plupart des cas, le robinet d'arrêt sphérique de stell de carbone est équipé d'un siège arrière renouvelable. Pour le robinet d'arrêt sphérique d'acier inoxydable, le siège arrière est usiné directement dans le capot ou est usiné après soudure. Quand le robinet d'arrêt sphérique est à la position d'ouverture entièrement, le cachetage du siège arrière peut être très fiable. Cependant, selon la condition de l'api, il n'est pas recommandé d'ajouter ou changer placking par le moyen de l'allocation des places arrière quand la valve est contenir de pression.

Seat :

Pour le robinet d'arrêt sphérique d'acier au carbone, le siège est acier ususlly forgé. La surface d'étanchéité du siège est jet soudé avec l'alliage dur spécifique par le client. Le siège fileté renouvelable est employé pour le robinet d'arrêt sphérique inoxydable de stell du globe valves.FOR de l'acier au carbone NPS≤12, le siège intégral est ususlly adopté, ou pour souder l'alliage dur directement intègralement. Est fileté ou soude sur le siège également facultatif pour le robinet d'arrêt sphérique d'acier inoxydable si étant demandé par le client.

Écrou de tige :

Habituellement, l'écrou de tige est fait d'ASTM A439 D2. Il est peut également être fait d'allié de cuivre si requrested par le client. Pour le grand robinet d'arrêt sphérique, le roulement est été monté sur les deux côtés de l'écrou de tige afin de réduire au minimum le couple ouvert et étroit du robinet d'arrêt sphérique.

Robinet d'arrêt sphérique spécial :

Sans compter que les robinets d'arrêt sphériques communs, nous fait également le robinet d'arrêt sphérique cryogénique. Beuglez le robinet d'arrêt sphérique scellé, le robinet d'arrêt sphérique revêtu, etc.

Gamme dimensionnelle

NPS : 1/2 » - 2"

Estimation de pression : 150-800,900-1500

Application :

Entreposage au froid, industrie chimique, industrie pétrochimique, machines, construction urbaine, lutte contre l'incendie, traitement de l'eau, métallurgie, courant électrique etc.

Pour éviter n'importe quelle erreur et faire une solution de costume pour votre enquête, spécifiez svp avec bonté l'information suivante :

• Norme de conception.
• Norme de connexion.
• Taille de trou, identification de programme de tuyau/OD
• Matériel de corps.
• Équilibre (matériel pour les pièces intérieures).
• Type d'extrémité de connexion.
• Mise en action (manuel, vitesse, déclencheur et type)
• Milieu et composant. Débit mn/maximum.
• La norme ANSI font pression sur la classe, température de fonctionnement, opération/considérations de corrosion de température ambiante de température ambiante différence de pression.
• Taille de trou, identification de programme de tuyau/OD
• Application Descripetion.
• Condition de document, comme :  Fraisez le certificat, le certificat matériel, le rapport des essais, etc….
• Spécification d'essai et de contrôle, comme : Essai hydraulique, analyse matérielle, analyse compoent chimique, etc.
