Découpage Machine Line

440Kw a enduit la machine d'une première couche de peinture en acier de découpeuse de bobine, la machine hydraulique de Decoiler 4mm - 12mm

4mm | machine de fente de 12mm×2000mm

Description :

Spécifications de base de la bobine en acier

Catégorie en acier de bobine : acier au carbone commun, acier en acier ou enduit d'une première couche de peinture galvanisé

Épaisseur de bobine : 4--12mm

diamètre de bobine : ф2000mm maximum

Largeur de bobine : 600mm---2000mm

Diamètre intérieur de bobine : φ508, φ610, φ760

Poids de bobine : 35T maximum

Organigramme :

Voiture de bobine hydraulique---pelle à decoiler-tête-guiding&head conique par double et paires d'alimentation de petits pains---sheaing principal----rectification de déviation---recoiler-pont de wase de fendre-side----pre-seperator et machine de tension---recoiler---déchargement du contrôle voiture-hydraulique de bobine---contrôle électrique

1 voiture de bobine hydraulique :

Forme de 1:1 de voiture de bobine : promenade à quatre roues

1,2 Structure de voiture de bobine : la structure métallique et c'est forme de v sur le dessus.

1,3 Puissance de promenade continue : décélérateur cycloidal de la vitesse 4kw

1,4 Puissance du levage et de l'abaissement : cyliner hydraulique conduit

spécifications 1,5 : ф220mmx700mm

voyage 1.6max du levage et de l'abaissement : 700mm

1.7Dia de la roue : 200mm

vitesse 1.8Walking : 8.4m/min

capacité de chargement 1.9Max : 35000KG

machine 2.Decoiler

2,1 Manière de decoil : expansion intérieure hydraulique de double direction principale

2,2 Formez de l'expansion et vous êtes rétréci : cylindre d'huile hydraulique conduit

2.3form du serrage : double bien mobilier de direction

2.4power du mouvement : cylindre d'huile hydraulique (spécifications ф125mmx900mm de cylindre d'huile)

2.5specification de plate-forme : Φ508mm.Φ610mm.Φ760mm

diamètre 2.6coil externe maximum : 2000mm

largeur 2.7coil : 600mm--2000mm

capacité de chargement 2.8Max : 35000kg

3 : chef de guidage et tête de pelle

3.1Form de la structure de guidage principale : structure soudée par acier, cylindre d'huile pour lifting&lowering

spécifications de cylindre de l'huile 3.2hydraulic pour le guidage : ф125x600mm, 2pcs

petits pains 3.3Pulling : ф300mmx500mm, Cr40

puissance 3.4pulling : décélérateur cycloidal de la vitesse 5.5kw

3.5specification pour la tête de pelle : structure weled de tôle d'acier

3,6 Puissance du levage et de l'abaissement : cyliner hydraulique : ф140mmx400mm :

3.7power d'expanding&contracting : cyliner hydraulique : ф63mmx400mm

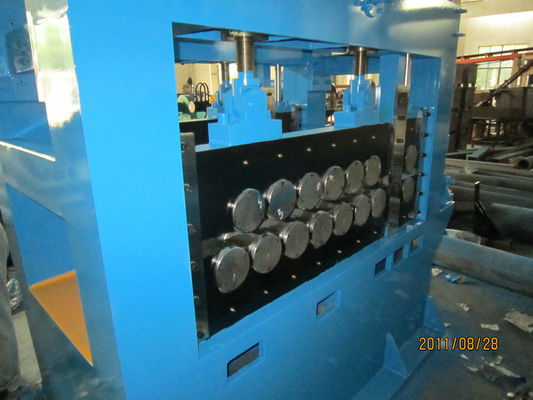

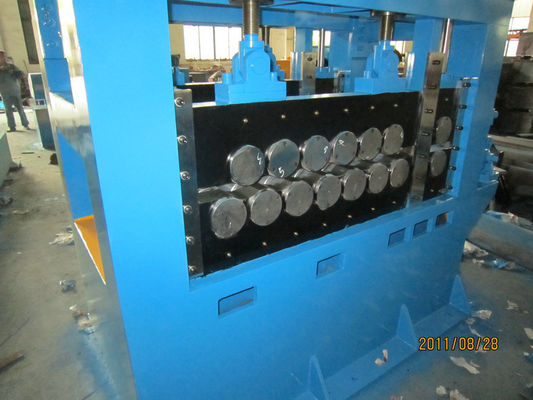

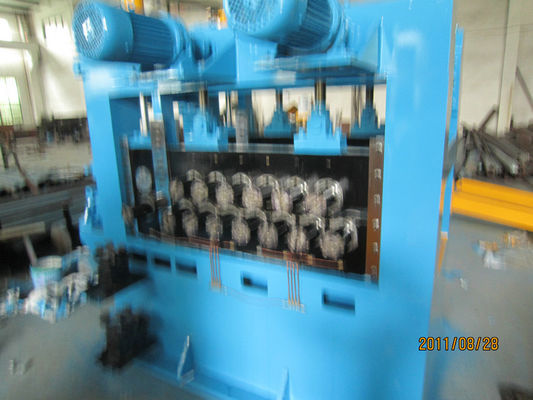

4 paires de petits pains alimentant la mise à niveau des petits pains &5

spécifications de 4,1 rouleaux de départ de bobine : ф210mmx2000mm

matériel 4,2 des petits pains de pincement : roule vers le bas le processment de la chaleur 40Cr, HR55--56

cylindre 4,3 de lifting&lowering pour l'alimentation de bobine : ф125mmx100mm, 2pcs

puissance 4,4 de lifting&lowering : décélérateur cycloidal de la vitesse 2.2kw

puissance 4,5 de bobine alimentant et nivelant des petits pains : : décélérateur cycloidal de la vitesse 37kw

4,6 vitesses linar : 12m/min

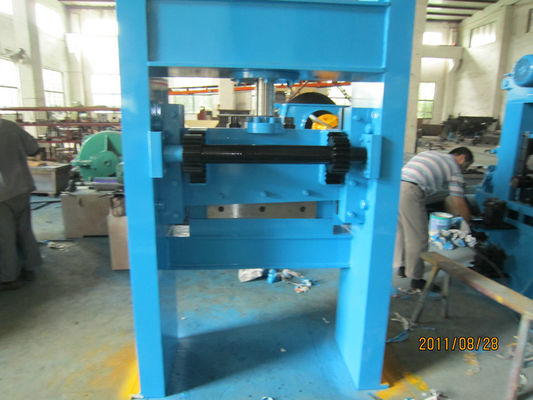

5.hydraulic machine de cisaillement 1set

spécifications 5,1 : 12mmx2200mm

spécifications du cyliner 5.2oil : ф200x250

6.deviation rectifiant

6.1Vertical roule des spécifications : ф200mmx150mm

6,2 paires de matériel de petits pains : processment 55 de la chaleur 40Cr--56

6.3Range de rectifier la déviation : 500-2000mm

machine 7.slitting

7.1. fente ronde de disque

spécifications 7,2 de fendre l'axe : ф300mmx2000mm

matériel 7,3 d'axe : chrome durci par 40Cr

lame ronde du disque 7,4 : D500Xd300XT25mm

matériel 7,5 des lames : 6CrW2Si, HRC56--57 degrés

contrôle de moteur 7.6AC

transmissioning 7,7 de fente : Décélérateur cycloidal de vitesse à C.A. 160kw avec l'accouplement commun conduit

7,8 vitesses de fente : 0-30m/min réglable

exactitude de fente de la largeur 7,9 : +/-0.03mm

spécifications de fente du morceau 7,10 : 5--7mm 10pcs, 8--10 6pcs, 11--12mm 4pcs

recoiler latéral de la chute 8

double recoiler de la direction 8,1

spécifications 8,2 de plat de recul : ф900mmx500mm

puissance 8,3 de recoiler : Moteur L160 reculant de chaque côté,

pre-seperator de 9 damping&

diamètre d'axe du pre-seperator 9,1 : ф210mmx2000mm

matériel de mise à niveau de 9,2 petits pains : 40Cr

puissance 9,3 du pressing : cylinderф80mmx1500mm hydraulique

spécifications du cyliner 9.4oil : ф80mmx750mm

recoiler 10

spécifications de cylindre de l'huile 10,1 : ф200x100mm

spécifications maximum du recul 10,2 : ф760mmx2000mm

10.3power du recul : moteur à courant alternatif 200KW

vitesse 10.4recoiling : 0-30m/min réglable

11 : contrôleur de recul ; Contrôleur 590model d'Euroasia

12 : capacité de recul : 35T

bobine 11 déchargeant le système de &auto-empilement de voiture de bobine

Forme de 11:1 de voiture de bobine : promenade à quatre roues

11,2 Structure de voiture de bobine : la structure métallique et c'est forme de v sur le dessus.

11,3 Puissance de promenade continue : décélérateur cycloidal de la vitesse 4kw

11,4 Puissance du levage et de l'abaissement : cyliner hydraulique conduit

spécifications 11,5 : ф200mmx700mm

voyage 11,6 maximum du levage et de l'abaissement : 700mm

11,7 Diamètre de la roue : 200mm

11,8 Vitesse de marche : 8.5m/min

11,9 Capacité de chargement maximum : 35000KG

contrôle 12 hydraulique

puissance 12,1 : 11kw-4

pression 12,2 : 16Mpa

12,3 huile hydraulique N46, station hydraulique, soupape de commande et tuyaux 1 ensemble

12,4 volumes de réservoir de stockage de pétrole : 450L

contrôle 13 électrique

13,1 Ensemble électrique du contrôle 1

coffret électrique 1set de l'opération 13,2

13,3 Contrôle de PLC

puissance 14,4 totale : 440KW
