Broyeur en spirale de pignon conique de commande numérique par ordinateur pour usiner le diamètre .500mm hélicoïdaux et de pignons droits

Ⅰ. APPLICATIONS

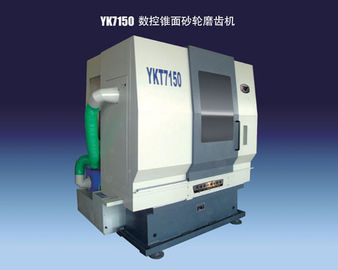

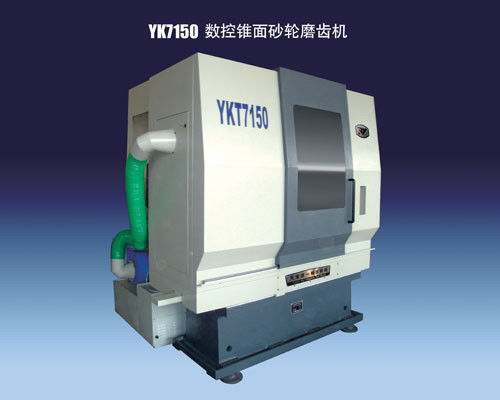

La broyeur de la vitesse YK7150 est conçue principalement pour usiner les pignons droits à haute précision hélicoïdaux et des diamètres jusqu'à 500mm et des modules jusqu'à 10mm.

Cette machine est particulièrement appropriée à la masse ou à la production par lots de toutes sortes de dent ultra-rapide de précision et vitesses hélicoïdales de module de taille moyenne utilisées pour les vélos de moteur, l'automobile, les machines-outils, les moteurs de vitesse-réduction, l'équipement de précision, les instruments et les diverses pompes à engrenages de précision.

II. CARACTÉRISTIQUES DE MACHINE

La machine rectifie des vitesses avec le principe de rectifier-indexation semblables à la génération de vitesse-support, pendant laquelle la meule (le support) et la vitesse (l'objet) se produit sans interruption. La machine est caractérisée par rendement élevé et haute précision avec la combinaison de la transmission synchrone.

III. ÉQUIPEMENT PRINCIPAL

1. La machine est équipée d'un système de contrôle de commande numérique par ordinateur de REXROTH et d'un système servo numérique, ou d'un système de contrôle de commande numérique par ordinateur de SIEMENS, capable des mouvements simultanés triaxiaux (ou de 2 mouvements simultanés d'axe), ou du mouvement tangentiel de l'objet (axe des abscisses), du mouvement radial de l'objet (axe des y) et des mouvements tournants et de indexations de l'objet (a).
2. Les mouvements de échange de la glissière de meule sont conduits à l'aide d'un moteur spécial par un convertisseur de fréquence. Les règlements de vitesse de Stepless peuvent exécuté selon les conditions d'usiner des processus
3. L'axe de meule est conduit à l'aide d'un moteur intégré spécial.
4. Avec des programmes de machine fixes, l'opération de machine est très commode. L'opérateur doit entrer seulement les données de l'objet et du feedrate.
5. Afin de garantir la fiabilité de la machine, tout le système de contrôle de commande numérique par ordinateur, éléments électriques et hydrauliques principaux, incidences, vis sans fin, voies de guidage linéaires et pièces de scellage sont importés ou des marques chinoises bien connues.
6. Un coffret électrique indépendant avec un climatiseur est équipé pour la machine.
7. Un système de refroidissement indépendant est disponible pour la machine et un refroidisseur approprié est équipé.
8. Une clôture sûre avec un dispositif épuisant de brume est équipée sur la machine.
