2,0 - le silo en acier de silo de grain d'acier de 4.0mm formant la machine avec le système de PLC a couvert de tuiles le type
Machine de l'introduction OD
- La chaîne de production de CTL adoptent un ensemble de plate-forme de stockage de V se compose de deux sections qui sont installées des deux côtés du fossé pour le chariot.
- La coupe à la chaîne de production de longueur adoptent le decoiler hydraulique de double-cône pour fixer et s'ouvrir passivement dépouillez le plat.
- La boucle de la chaîne de production est un puits profond fait par le client avec la dimension de 3m×2.5m×3m (long×wide×high) pour stocker des matériaux.
- Le plat après avoir été brut nivelé entre dans la machine de mesure de mise à niveau précise. Et il y a neuf rouleaux totalement pour la mise à niveau précise mesurant, distribué quatre à la partie supérieure et cinq à du côté incliné.
- La parenthèse de convoyeur de la chaîne de production de CTL est faite par les membres carrés de tuyau soudés
Spécification technique de chaîne de production
|
Nom
|
Description
|
|
Matière première et portée applicable
|
Matériel
|
Acier au carbone normal de laminage à froid, acier inoxydable, bobine de galvanisation
|
|
Propriété
|
δs≤350MPa δb ≤600MPa
|
|
Épaisseur de plat
|
0.5-4mm
|
|
Largeur de plat
|
2050mm (maximum)
|
|
Diamètre intérieur
|
Ф508mm
|
|
Diamètre externe
|
1800mm (maximum)
|
|
Poids de bobine
|
25000kg (maximum)
|
|
Paramètres techniques principaux de chaîne de production
|
Vitesse linéaire de machine
|
0-60m/min
|
|
Longueur spécifique
|
500~4000mm
|
|
Quantité de coupe
|
minute de 15 PCs (prenez L=2000mm)
|
|
Précision de longueur
|
±0.5 (L=1000mm)
|
|
Précision diagonale
|
±0.5 (L=1000mm)
|
|
Précision de niveau
|
±1mm/m2
|
|
Puissance totale de moteur
|
au sujet de 80KW
|
|
La masse totale d'unités
|
au sujet de 50t
|
|
Surface couverte d'unité
|
environ 20m×8m×3m (L×W×H)
|
Configuration de chaîne de production
|
NON.
|
Nom
|
Unité
|
Quantité
|
|
1
|
Plate-forme du stockage V
|
Ensemble
|
1
|
|
2
|
Chariot de alimentation
|
Ensemble
|
1
|
|
3
|
Decoiler de double-cône de pression hydraulique
|
Ensemble
|
1
|
|
4
|
Conduite principale, tête de pelle, redressage principal
|
Ensemble
|
1
|
|
5
|
machine 17-roller de mise à niveau brute avec la commande de double-rouleau
|
Ensemble
|
1
|
|
6
|
Accessoire de boucle
|
Ensemble
|
1
|
|
7
|
Machine d'alignement
|
Ensemble
|
1
|
|
8
|
machine de mesure 9-roller pour la mise à niveau précise
|
Ensemble
|
1
|
|
9
|
Machine transversale hydraulique de coupe
|
Ensemble
|
1
|
|
10
|
Convoyeur
|
Ensemble
|
1
|
|
11
|
Déperditeur de soutien d'air comprimé
|
Ensemble
|
1
|
|
12
|
Plate-forme hydraulique d'empilage
|
Ensemble
|
1
|
|
13
|
Déchargement du chariot
|
Ensemble
|
2
|
|
14
|
Circuit hydraulique
|
Ensemble
|
1
|
|
15
|
Système pneumatique
|
Ensemble
|
1
|
|
16
|
Système de contrôle électrique
|
Ensemble
|
1
|
Circuit hydraulique
1.General : Le circuit hydraulique de cette assemblée se compose de la station hydraulique et des composants correspondants tels que des pompes, des valves et des canalisations. La station hydraulique fournit les énergies hydrauliques pour le chariot feeing, decoiler et des équipements de se diriger. Pour assurer le fonctionnement fiable du circuit hydraulique, des éléments hydrauliques et des pompes faits par les usines célèbres dans REXROTH.
station 2.Hydraulic :
- Pression évaluée : 10MPa.
- Déplacement évalué : 20Ml/r.
- Capacité de réservoir de stockage de pétrole : 400L.
- Puissance de moteur : 7.5KW-4.
- Huile applicable : N46.
Système pneumatique
1.General : Le système pneumatique comprend la source d'air comprimé (fournie par le client), manipulant les composants pour la source d'air comprimé, l'électrovanne, les canalisations correspondantes et les cylindres. L'électrovanne applique le produit à partir de la marque célèbre de la Chine.
2.Specifications :
- Pression de source d'air comprimé : 0.8MPa
- Capacité d'offre d'air comprimé : 0,9 M3/min.
Système de contrôle électrique
- Source d'énergie : tension triphasée 380V, AC±10%.
- Capacité installée : 80KW
- Fréquence : 50Hz±1Hz
- Il y a un coffret de contrôle électrique principal (système y compris de servocommande) et deux coffrets de contrôle.
- Le coffret de contrôle électrique principal commande toutes les lignes électriques. Ses composants appliquent la célèbre-marque ceux faite à la maison. Il y a deux coffrets d'opération avant et derrière. L'un d'entre eux contrôles la section de alimentation. L'autre commande le plat déchargeant et empilant le mécanisme. Le moteur de C.C applique le produit fait par l'euro. Il peut être actionné indépendamment et dans la tringlerie aussi bien. La longueur spécifique est commandée par le moteur servo importé de Siemens et du programme de PLC. L'ordinateur de l'écran tactile commande la vitesse de machine, la longueur spécifique et des affichages la quantité de plat.

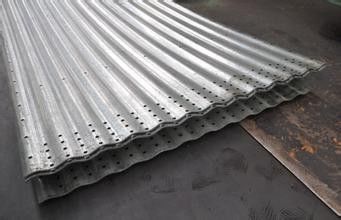

L'externe de la chaîne de production

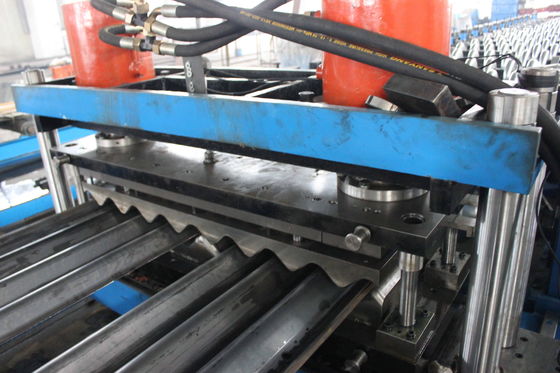

Images de chaîne de production de CTL
