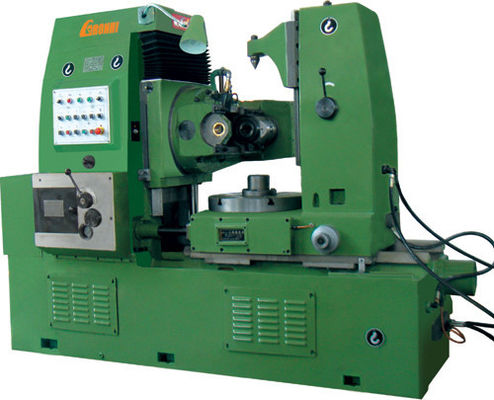

Machine de fraisage de vitesse hydraulique professionnelle, table de travail du diamètre 510mm

Paramètre principal :

1, gamme dutraitement

Diamètre maximal d'objet de ① : 500mm

Module maximal de ② : 8mm

Largeur maximale de ③ : 250mm

④ Min. Number de vitesse sur l'objet : dent 6

2, courrier d'outil

Angle maximal de pivot de ① de courrier d'outil : ^° 240

Voyage maximal de ② du courrier d'outil (vertical) : 300mm

Lecture minimale de ③ d'angle de pivot de courrier d'outil : 6 ′

Vitesse verticale de mouvement de ④ de courrier d'outil : 0,52 m/minute

Quantité verticale de mouvement de ⑤ de courrier d'outil (manuel) : 0.754mm

Étape de ⑥ de la quantité de alimentation (verticale) : 12step

Gamme de ⑦ de l'alimentation (verticale) : 0.4~4mm/T/MN.

3, table defonctionnement

Diamètre de table de travail de ① : 510mm

Diamètre de trou de table de travail de ② : 80mm

Mouvement de ③ par révolution horizontale (manuel) : 1mm

Mouvement minimal de lecture de ④ horizontal : 0.01mm

Mouvement hydraulique d'entraînement de ⑤ horizontal : 50mm

Distance de ⑥ entre le visage d'extrémité de contre-pointe et la surface de table de travail : 380-850mm

4, axe defraisage

Le diamètre maximal de fraise-mère de ①/rallongent : 160mm/160mm

(2). Tige de renfort filetant le diamètre : M16

(3) chandelle du montage d'axe de fraise-mère : : M.T.5

(4) mouvement axial de fraise-mère maximale : 55mm

(5) distance entre l'axe de fraise-mère et la surface de table de travail : 235-535mm

(6) distance entre la fraise-mère et le centre de table de travail : 20-330mm

(7) gamme de vitesse d'axe : 40~250rpm

(8) étape d'axe : 9step

5, poids demoteuret demachine

Moteur de ① : 5.5kw/1440rpm

Moteur rapide axial de ② (vertical) : 0.75kw/1380rpm

Moteur rapide radial de ③ : 0.75kw/1380rpm

Moteur de ④ de pompe hydraulique : 1.1kw/1000rpm

⑤ N.W/G.W : 4500kg/5300kg

Taille de machine de ⑥ (L xWxH) : 2450x1272x1790mm

6, d'autres:

Diamètre de ① d'axe de fraise-mère : φ22mm, φ27mm, φ32mm

Diamètre d'axe de ② : φ30mm
