Détails sur le produit:
Conditions de paiement et expédition:
|
Modules: | 1-5mm | Number of teeth: | 12-256 |
---|---|---|---|
Machining diameter: | 10-250mm | maximum face width (Straight teeth): | 95mm |
Helix angle: | ±45° | Wheel diameter: | 400mm |
Rated wheel revolutions: | 970-1500rpm | Standard Configuration of CNC system: | 1 set |
Surligner: | machine de meulage de vitesse de commande numérique par ordinateur,machine de meulage de dent d'engrenage |

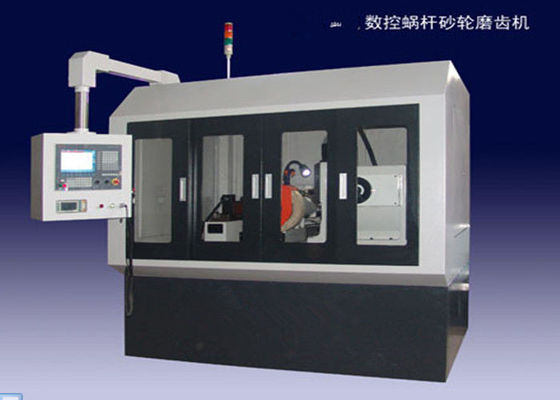

Machine de meulage hydraulique automatique de vitesse pour le moteur et le réducteur, cinq tringlerie de l'axe quatre
Détail rapide :
Principalement utilisé pour l'usinage de haute précision du diamètre maximum de 250mm, module maximum 5mm directement, machine de meulage hélicoïdale cylindrique de vitesse YK7225A.
Particulièrement approprié au moteur et au réducteur, réducteur, machinant des machines, des machines de construction, l'équipement de précision, des instruments et toutes sortes de produits de pompe à engrenages de précision des pignons droits de haute précision, des vitesses hélicoïdales dans le groupe et de production en série.

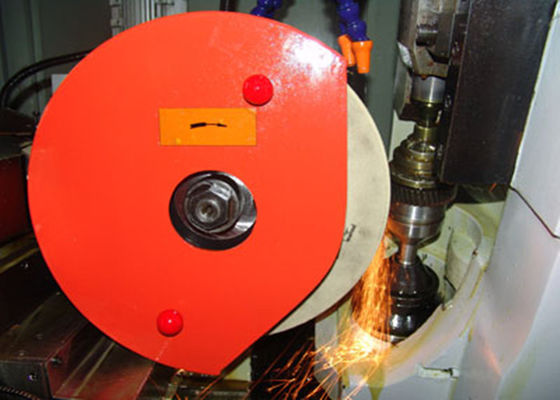

La machine adopte le principe de meulage se produisant continu de roue et de vitesse de ver (objet) avec la fonction électronique de (EGB) de réducteur de transmission, de sorte que la machine ait le rendement élevé et la précision. La machine a la modification automatique de meule meulage et et la fonction automatique de règlage.
Description :
1. Cette machine est équipée de Li Shile (REXROTH), systèmes de contrôle numériques et le système servo numérique, la réalisation cinq de la tringlerie de l'axe quatre. Le mouvement radial d'objet (axe des abscisses), le mouvement tangentiel (axe des ordonnées), le mouvement axial (axe de Z), la rotation d'axe de meule (axe de B), la rotation d'axe d'objet (axe de C).
2. L'axe de machine-outil, l'axe est conduit par un moteur servo consacré, commandé par un cheminement synchrone de système servo, règlement stepless de vitesse selon traiter des conditions.
3. Cette machine a la fonction de modification de profil de dent, peut également selon les besoins des utilisateurs, l'attribution du rouleau spécial de diamant sur la modification de profil d'objet.
4. La machine a des dents des deux côtés de la fonction de répartition automatique de meulage d'allocation
5. Dispositif de balance automatique de la sélection de machine-outil de la meule sur la ligne.
6. Cette machine a la fonction automatique de habillage et de compensation de roue.
il est facile utiliser la machine 7.This, usinent le programme de traitement avec fixe, les opérateurs doivent seulement entrer les paramètres et le taux d'entrée de coupe peut réaliser le meulage automatique.
8. Le système d'OR, éléments électriques et hydrauliques principaux, incidences, vis de boule, guide linéaire, les pièces de scellage sont importés ou les produits de haute qualité domestiques de nom de marque, afin d'assurer la fiabilité de la machine-outil.
9. Coffret de contrôle électrique de l'indépendant de configuration de machine, et configuration de la climatisation.
10. Cette machine-outil hydraulique, système de refroidissement indépendant de configuration.
11. Ce degré de sécurité de configuration de machine, type fermé dispositif de couverture, et la configuration du processeur de brouillard d'huile.
Caractéristiques :
Modules |
millimètre |
1-5 |
Nombre de dents |
|
12-256 |
Diamètre de usinage |
millimètre |
10-250 |
largeur maximum de visage (dents droites) |
millimètre |
95 |
Angle d'hélice |
|
±45° |
Diamètre de roue |
millimètre |
400 |
Révolutions évaluées de roue |
T/MN |
970-1500 |
Dimension de centre serveur (L×W×H) |
millimètre |
3000×1600×2600 |
Poids |
t |
5 |
Configuration standard :
Système de commande numérique par ordinateur |
1set |
Habillage Simple de meule diamant d'angle |
1pair |
|||
Réservoir hydraulique, réservoir de refroidissement |
1set chacun |
Stylo d'habillage cylindrique de diamant |
1 |
|||
Processeur de brume ; séparateur centrifuge |
1set chacun |
Bride de roue (avec la roue) |
2set |
|||
Climatiseur électrique de coffret de contrôle |
1set |
Axe de meulage |
2set |
|||
Accessoires facultatifs |
||||||
Réfrigérant à huile refroidi |
1set |
Instrument d'équilibrage de champ |
1set |
|||
Réfrigérant à huile hydraulique |
1set |
Instrument de équilibrage automatique |
1set |
|||
modules |
millimètre |
1-8 |
||||
Nombre de dents |
|
12-200 |
||||
diamètre de usinage |
millimètre |
20-400 |
||||
Largeur maximum de visage (dents droites) |
millimètre |
190 |
||||
Angle d'hélice |
|
±45° |
||||
Diamètre de roue |
millimètre |
400 |
||||
Révolutions évaluées de roue |
T/MN |
970-1500 |
||||
Dimension de centre serveur (L×W×H) |
millimètre |
3000×1600×2600 |
||||
poids |
t |
14 |
