Détails sur le produit:
Conditions de paiement et expédition:
|
Surligner: | générateur diesel de réserve,générateurs à moteur diesel portatifs |
---|
1, produisant du modèle réglé : P400E1
2, moteur font et modèlent : Perkins 2306C-E14TAG2
3, type de disjoncteur : 3 Polonais MCCB
4, fréquence : 50 hertz/60 hertz
5, vitesse de moteur : 1500 t/mn/1800 t/mn
6, méthode de refroidissement : L'eau
7, type de gouvernement : Électronique
8, type de production : C.A. triphasé

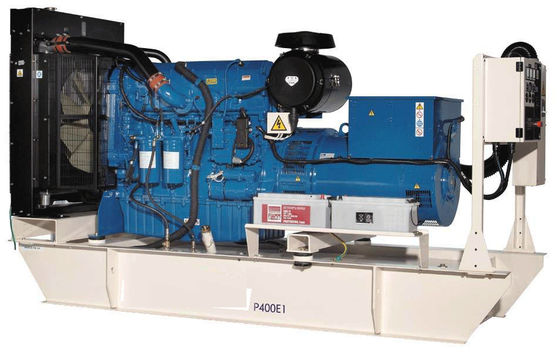

Générateur de diesel de Perkins 2306C-E14TAG2 Genset
Estimations de production
Produire du modèle réglé | P400E1 |
380-415V, 50 hertz | 400,0 KVAs/320,0 kilowatts |
480V, 60 hertz | 438,0 KVAs/350,4 kilowatts |
Estimations à 0,8 facteurs de puissance.
Données techniques |
||
Le moteur font et modèlent : |
Perkins 2306C-E14TAG2 |
|
Modèle d'alternateur : |
LL6014D |
|
Type de bâti : |
Acier fabriqué résistant |
|
Type de disjoncteur : |
3 Polonais MCCB |
|
Fréquence : |
50 hertz 60 hertz |
|
Vitesse de moteur : T/MN |
1500 1800 |
|
Capacité de réservoir de carburant : litres (USA gallon) |
820 (216,6) |
|
Consommation de carburant : - l/hr (USA gal/hr) |
-- |
|
Consommation de carburant : P400E1 l/hr (USA gal/hr) |
85,1 (22,5) 91,3 (24,1) |
P400E1
Données physiques
Fabricant : Perkins
Modèle : 2306C-E14TAG2
Non des cylindres/alignement : 6/dans la ligne
Cycle : Course 4
Induction : Turbo charge air-air refroidie
Méthode de refroidissement : L'eau
Type de gouvernement : Électronique
Classe de gouvernement : OIN 8528 G2
Taux de compression : 15.9:1
Déplacement : l (cu.in) 14,6 (890,9)
Fâcheux/course : millimètre (dedans) 137,0 (5,4) /165,0 (6,5)
Moment de l'inertie : kilogramme de ² de m (livre. dans le ²) 3,43 (11721)
Système électrique de moteur :
- Tension/terre : 24/Negative
- Chargeur de batterie ampères : 70
Poids : kilogramme (livre)
- Séchez : 1690 (3726)
- Mouillez : 1792 (3951)
Système pneumatique :
Type de filtre à air : Combustion remplaçable d'élément
Circulation d'air : ³ /min (cfm) de m
- Remplaçant : 26,8 (946) 41,6 (1469)
- Prise maximale d'air de combustion
Restriction : kPa (dans H2O) 6,2 (24,9) 6,2 (24,9)
Écoulement d'air de refroidissement de radiateur : ³ /min (cfm) de m
444,0 (15680) 600,0 (21189)
Restriction externe à l'écoulement d'air de refroidissement : PA (dans H2O)
188 (0,8) 188 (0,8)
Système de refroidissement :
Capacité de système de refroidissement : l (USA gallon) 47,0 (12,4) 47,0 (12,4)
L'eau du type pompe : Centrifuge
La chaleur rejetée pour arroser et huile lubrifiante : kilowatt (Btu/min)
- Remplaçant : 134,9 (7672) 153,2 (8712)
- Rayonnement thermique à la pièce : kilowatt (Btu/min)
- Remplaçant : 39,0 (2218) 45,3 (2576)
- Charge de fan de radiateur : kilowatt (puissances en chevaux) 9,0 (12,1) 17,0 (22,8)
Système de refroidissement conçu pour fonctionner en conditions ambiantes jusqu'à 50°C (122°F).
Contactez votre marchand local de FG Wilson pour des puissances nominales aux états spécifiques de site.
Représentation :
Vitesse de moteur : T/MN 1500 1800
Puissance brute de moteur : kilowatt (puissances en chevaux)
- Remplaçant : 353,0 (473,0) 393,0 (527,0)
- Perfection : 313,0 (420,0) 365,0 (489,0)
BMEP : kPa (livre par pouce carré)
- Remplaçant : 1935,0 (280,7) 1795,0 (260,4)
- Perfection : 1716,0 (248,9) 1667,0 (241,8)
Puissance régénératrice : kilowatt 27,0 39,0
Système de lubrifiCAT-parts-partsion :
Huile à filtre : Eco, plein écoulement
Capacité totale l (USA gallon) d'huile : 68,0 (18,0)
Bac à huile l (USA gallon) : 60,0 (15,9)
Oléiforme : Api CG4 15W-40
Méthode de refroidissement : L'eau
Installation carburant
Carburant à filtre : Élément remplaçable d'Eco recommandé
Carburant : Diesel de la classe A2
Consommation de carburant : l/hr (USA gal/hr)
110% 100% 75% 50%
Charge de charge de charge de charge
P400E1
50 hertz 85,1 (22,5) 64,0 (16,9) 44,5 (11,8)
60 hertz 91,3 (24,1) 70,9 (18,7) 50,1 (13,2)
(basé sur le gazole avec une densité de 0,85 et conformément à BS2869, classe A2)
Dispositif d'échappement
Type de silencieux : Niveau 1
Modèle de silencieux et quantité : Chute de pression de SD150 (1) à travers
Système de silencieux : kPa (dans l'hectogramme) 0,01 (0,003) 0,06 (0,018)
Réduction du bruit de silencieux
Niveau : DB 19 17
Max. Allowable Back
Pression : kPa (dans. Hectogramme) 7,0 (2,1) 7,0 (2,1)
Écoulement de gaz d'échappement :
³ /min (cfm) - remplaçant de m : 66,6 (2352) 95,7 (3380)
- Perfection : --
La température de gaz d'échappement : °C (°F)
³ /min (cfm) - remplaçant de m : 494 (921) 389 (731)
P400E1
Données de performance d'alternateur
Donnée élémentaire |
50 hertz 60 hertz |
||||||||
415/240V |
400/230V 230/115V 200/115V |
380/220V 220/110V |
220/127V |
480/277V 240/139V |
380/220V 220/110V |
240/120V 208/120V |
230/115V |
440/254V 220/127V |
|
Moteur commençant Capability* KVA |
882 |
827 |
755 |
976 |
969 |
641 |
754 |
703 |
833 |
Capacité de court-circuit ** % |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
Reactances : Par unité
Xd X'd X '' d |
3,130
0,140
0,111 |
3,370
0,150
0,120 |
3,730
0,170
0,132 |
2,780
0,120
0,099 |
3,070
0,140
0,109 |
4,900
0,220
0,174 |
4,090
0,180
0,145 |
4,420
0,200
0,157 |
3,650
0,160
0,130 |
Reactances montré s'appliquent aux estimations principales
** Avec le générateur à un aimant permanent facultatif ou l'excitation d'AREP.
Données techniques d'alternateur
Données de fonctionnement de données physiques |
|
Fabricant : FG WILSON |
Survitesse : T/MN 2250 |
Modèle : LL6014D |
Voltage Regulation (équilibré) (%) : + /-0,5 |
Non des incidences : 1 |
Forme de vague NEMA = TIF : 50 |
Classe d'isolation : H |
Forme de vague le CEI = THF : 2,0% |
Code de enroulement de lancement : 2/3 - 6 |
Contenu harmonique total LL/LN : 4,0% |
Fils : 12 |
Supression est en conformité avec la norme européenne Interférences radio : EN61000-6 |
Estimation de protection d'entrée : IP23 |
La chaleur rayonnante : kilowatt (Btu/min) -50 hertz : 23,0 (1308) -60 hertz : 24,4 (1388) |
Système d'excitation : SHUNT |
|
Modèle d'AVR : R448 |
P400E1
Données techniques
3 estimations et représentations de phase à 50 hertz, 1500 t/mn
3 estimations et représentations de phase à 60 hertz, 1800 t/mn
Modèle modèle de réserve modèle principal de remplaçant de modèle de perfection de tension de tension - P400E1 - P400E1 |
|||||
|
kilowatt de KVA |
kilowatt de KVA |
|
kilowatt de KVA |
kilowatt de KVA |
415/240V |
-- |
400,0 320,0 |
480/277V |
-- |
438,0 350,4 |
400/230V |
-- |
400,0 320,0 |
220/127V |
-- |
438,0 350,4 |
380/220V |
-- |
400,0 320,0 |
380/220V |
-- |
437,0 349,6 |
230/115V |
-- |
400,0 320,0 |
240/120V |
-- |
438,0 350,4 |
220/127V |
-- |
400,0 320,0 |
230/115V |
-- |
438,0 350,4 |
220/110V |
-- |
400,0 320,0 |
440/254V |
-- |
438,0 350,4 |
200/115V |
-- |
400,0 320,0 |
220/110V |
-- |
437,0 349,6 |
|
|
|
208/120V |
-- |
438,0 350,4 |
|
|
|
230/115V |
-- |
438,0 350,4 |
Définitions
Estimation de réserve
Ces estimations s'appliquent pour assurer le courant électrique continu (à la charge variable) en cas d'une panne de courant de service. Aucune surcharge n'est autorisée sur ces estimations. L'alternateur sur ce modèle est évalué continu maximal (comme défini à OIN 8528-3).
Estimation principale
Ces estimations s'appliquent pour assurer le courant électrique continu (à la charge variable) au lieu de la puissance commercialement achetée. Il n'y a aucune limitation aux heures de l'opération annuelles et ce modèle peut assurer la puissance de surcharge de 10% pour 1 heure en 12 heures.
Conditions de référence standard
Note : Conditions de référence standard 27°C (80°F) Temp d'entrée d'air, 152.4m (500ft) A.S.L. hygrométrie de 60%. Données de consommation de carburant au chargement complet avec du gazole avec la densité de 0,85 et conformément à BS2869 : 1998, classe A2.
Poids et dimensions
Poids : dimensions du kilogramme (livre) : millimètre (dedans)
Filet (+ huile lubrifiante) |
3300 (7275) |
Longueur |
3601 (141,8) |
Mouillez (+ huile lubrifiante et liquide réfrigérant) |
3350 (7385) |
Largeur |
1150 (45,3) |
Carburant, huile lubrifiante et liquide réfrigérant |
4043 (8913) |
Taille |
2065 (81,3) |
Données générales
Documents
Un ensemble complet des manuels de fonctionnement et entretien, des diagrammes de câblage de circuit, et des modes d'emploi de conclusion de commission/défaut.
Produire des normes réglées
L'équipement répond aux normes suivantes : BS5000, OIN 8528, OIN 3046, LE CEI 60034, VDE 0530, NEMA MG-1.22.
Garantie
Tout l'équipement porte la garantie du plein fabricant.
